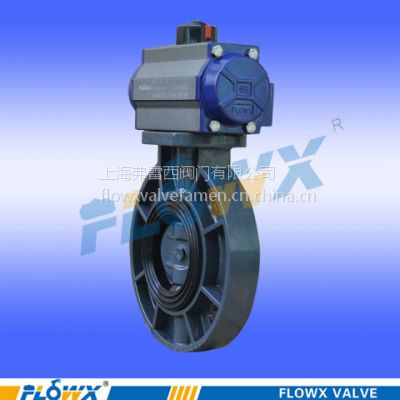

| 加工定制：是 | 品牌：FLOWX/弗雷西 | 型号：FPS1000 |
| 结构形式：垂直板式 | 材质：PVC | 连接形式：对夹 |
| 适用介质：水 | 压力环境：常压 | 工作温度：常温 |
| 标准：国标 | 流动方向：双向 | 驱动方式：气动 |
| 零部件及配件：执行器 | 用途：放水 | 类型(通道位置)：直动式 |
| 口径：DN50-400 | 公称通径：DN50-400 | 安装尺寸：DN50-400 |
| 规格：DN50-400 |
| 空气驱动 | 压缩空气4-6bar（可带手轮） |
|---|---|
| 公称通径 | 50～300mm |
| 公称压力 | 1.0～1.6Mpa |
| 适用温度 | 0～+60℃ |
| 连接方式 | 对夹 |
| 阀结构 | A型 |
| 阀体材质 | UPVC、CPVC、PP |
| 阀芯材质 | UPVC、CPVC、PP、PTFE |
| 密封材质 | FPM、EPDM、NBR |
| 适用介质 | PVC兼容的食品工业化学溶剂 |
| 可选附件 | 限位开关、定位器、电磁阀、减压阀 |
| 通径（mm） | 英寸″ | 尺寸（mm） | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| L | D1 | D2-ANSI | D2-JIS | D2-DIN | D3 | H | N-φm-ANSI | N-φm-JSI | N-φm-DIN | ||
| 50 | 2 | 43 | 56.5 | 120.39 | 120 | 125 | 165 | 103 | 4-19 | 4-19 | 4-18 |
| 65 | 2 1/2 | 47.5 | 70 | 139.44 | 140 | 145 | 185 | 113 | 4-19 | 4-19 | 4-18 |
| 80 | 3 | 47.5 | 79 | 152.4 | 150 | 160 | 201 | 115 | 4-19 | 4-19 | 4-18 |
| 100 | 4 | 57.2 | 103 | 190.5 | 175 | 180 | 229 | 135 | 8-19 | 8-19 | 8-18 |
| 125 | 5 | 66 | 130 | 216 | 210 | 210 | 257 | 165 | 8-22 | 8-23 | 8-18 |
| 150 | 6 | 74 | 151 | 241.55 | 240 | 240 | 285 | 177 | 8-22 | 8-23 | 8-23 |
| 200 | 8 | 87.5 | 200 | 298.5 | 290 | 295 | 343 | 210 | 8-22 | 8-23 | 8-23 |
| 250 | 10 | 110 | 255 | 362 | 355 | 350 | 411 | 240 | 12-25 | 12-25 | 12-23 |
| 300 | 12 | 129 | 311 | 432 | 400 | 400 | 490 | 297 | 12-25 | 12-25 | 12-23 |
